Attrezzature a servizio della macchina: dal giudizio a vista alla prova

Un carrello a quattro ruote porta uno stampo dal magazzino alla macchina. Non ha motore, non ha posto operatore, si spinge a mano alla velocità di chi cammina. Nella percezione comune di reparto è un’attrezzatura, non un prodotto: si guarda, si giudica robusto, si usa, e nessuno lo verifica, perché sembra non esserci niente da verificare.

Non è però un’attrezzatura generica acquistata a catalogo: è stata progettata e costruita su misura per trasportare la testa di estrusione e gli stampi di una macchina precisa, ed esce da un ufficio tecnico come qualunque gruppo della macchina. Quello che la tiene fuori dalle verifiche non è la distanza dal prodotto, è la categoria in cui viene messa. E il meccanismo vale oltre i carrelli: il riferimento normativo serve a decidere come provare, non a decidere se c’è qualcosa da provare. Dove una norma di prodotto dedicata non esiste, la conclusione che si trae è quasi sempre la seconda, e l’attrezzatura resta non verificata a tempo indeterminato.

Il carrello di cui parla questo articolo è stato provato. Le sei prove statiche di stabilità sono state superate tutte, le prove di traino, spinta e sterzata sono rientrate nei limiti. Poi una prova aggiuntiva, che nessuna norma richiedeva per questa attrezzatura, ha prodotto due ribaltamenti, e il rapporto si è chiuso con sei famiglie di criticità che non riguardavano la stabilità.

In sintesi

• Un prodotto che non è stato provato viene giudicato sicuro sulla base dell’esperienza d’uso. Succede soprattutto alle attrezzature a servizio della macchina, carrelli di movimentazione, banchi, supporti, ma il meccanismo è lo stesso per qualunque configurazione non verificata.
• La valutazione a vista coglie la portata e la robustezza. Non coglie la quota del baricentro, il suo spostamento al variare della posizione del carico e la reazione all’urto, che sono le variabili che governano il ribaltamento.
• Su questo carrello la testa di estrusione da 120 kg ha superato la prova dinamica, mentre 132 kg di stampi l’hanno fallita in due configurazioni su tre.
• Le criticità non si esauriscono nei due ribaltamenti: targa assente, maniglie non idonee, spigoli vivi, calcoli strutturali non documentati, nessun elemento anticedimento, manuale incompleto.
• Il risultato utile non è il giudizio sul carrello, sono i limiti d’uso e le azioni che ne discendono, e il fatto che restino visibili fino alla chiusura.

Su quale base un prodotto viene considerato sicuro senza prove

Il giudizio di sicurezza dato per acquisito non riguarda solo le attrezzature costruite in reparto. Vale ogni volta che un comportamento non è stato misurato e il giudizio poggia su un’analogia, sull’esperienza d’uso o sull’assenza di eventi passati. Su un’attrezzatura come questa il ragionamento implicito è quasi sempre lo stesso, e ha una sua logica apparente: non c’è azionamento a motore, quindi non c’è energia da governare; non c’è operatore a bordo, quindi non c’è nessuno da proteggere in caso di ribaltamento; la velocità è quella di una persona che cammina, quindi l’energia in gioco è modesta; il carico appoggia su un piano fisso, quindi finché il piano regge, il carrello regge.

Ogni passaggio è verosimile e nessuno è verificabile a vista. Quello che una valutazione visiva non restituisce è:

• quanto è alto il baricentro dell’insieme carrello più carico, che dipende dalla quota del piano di appoggio e non si legge dalla portata dichiarata;
• quanto quel baricentro si sposta al variare della posizione del carico sul piano, a parità di massa totale;
• come reagisce l’insieme a una decelerazione improvvisa, per esempio l’urto della ruota anteriore contro un dislivello del pavimento, una guida, una soglia;
• se il comportamento è simmetrico fra carrello spinto e carrello tirato.

Le prime due sono geometria, le seconde due sono dinamica, e diventano un problema tecnico il giorno in cui qualcuno chiede quale carico l’attrezzatura può portare, in quali posizioni, e su quale base è stato deciso.

Il perimetro provato

Il caso è reale, le prove sono state seguite dai tecnici di Teca a luglio 2026, e i valori riportati qui sono quelli effettivamente rilevati. Il costruttore non è citato. Carrello manuale per la movimentazione di stampi e di una testa di estrusione, massa propria circa 85 kg, piano di appoggio fisso a 1.100 mm. Tre configurazioni di carico provate, in aggiunta al peso proprio e comprensive dell’accessorio di presa e sostegno:

• testa di estrusione con il suo accessorio di presa e sostegno, 120 kg;
• simulazione di due stampi, 108 kg di pesi più 24 kg di accessorio, quindi 132 kg;
• simulazione di quattro stampi, 190 kg più accessorio, quindi 214 kg.

Le conclusioni valgono per queste configurazioni e per nessun’altra. La scheda completa del carrello e delle condizioni di prova è a fondo pagina.

Le prove statiche e le prove di forza, tutte superate

La verifica su piano inclinato è stata eseguita in assenza di carico utile, con la testa di estrusione e con i pesi di simulazione stampi, in senso longitudinale e trasversale. L’inclinazione minima richiesta non è un valore unico, dipende dalla configurazione: 4% con carico, 14% in assenza di carico utile. Le pendenze effettivamente utilizzate, circa il 5% e circa il 15%, sono risultate sempre superiori al minimo della configurazione provata, in un caso di quasi quattro volte. Criterio di accettazione: mantenimento della stabilità senza ribaltamento. Esito positivo in tutte e sei le condizioni provate.

Anche le prove di traino, spinta e sterzata sono rientrate nei limiti applicabili, in tutte e tre le configurazioni. Forza di mantenimento e forza di sterzata sono rimaste largamente sotto le soglie; la forza iniziale nella configurazione più carica è arrivata a 149,06 N contro i 150 N ammessi, praticamente sul valore limite.

A questo punto il carrello aveva un risultato documentato su tutte le prove che il riferimento adottato prevedeva per questo tipo di attrezzatura, ottenuto in gran parte con margine ampio. È la situazione in cui normalmente un piano di prova si chiude.

La prova che non era richiesta

La prova dinamica di urto contro ostacolo prevista dalla UNI ISO 22915-16:2020 non era, in senso stretto, applicabile: la norma la richiede per i carrelli a pianale basso e la fa eseguire senza carico, perché in quel caso il carico abbassa il baricentro e la prova con carico sarebbe migliorativa.

Qui vale il contrario. Il piano di sostegno è alto e fisso, il carico resta alla quota massima per tutto lo spostamento, quindi la condizione con carico è la più sfavorevole. L’ipotesi su cui la norma fonda l’esclusione, in questo prodotto si inverte, ed è questa inversione a rendere la prova pertinente invece che superflua.

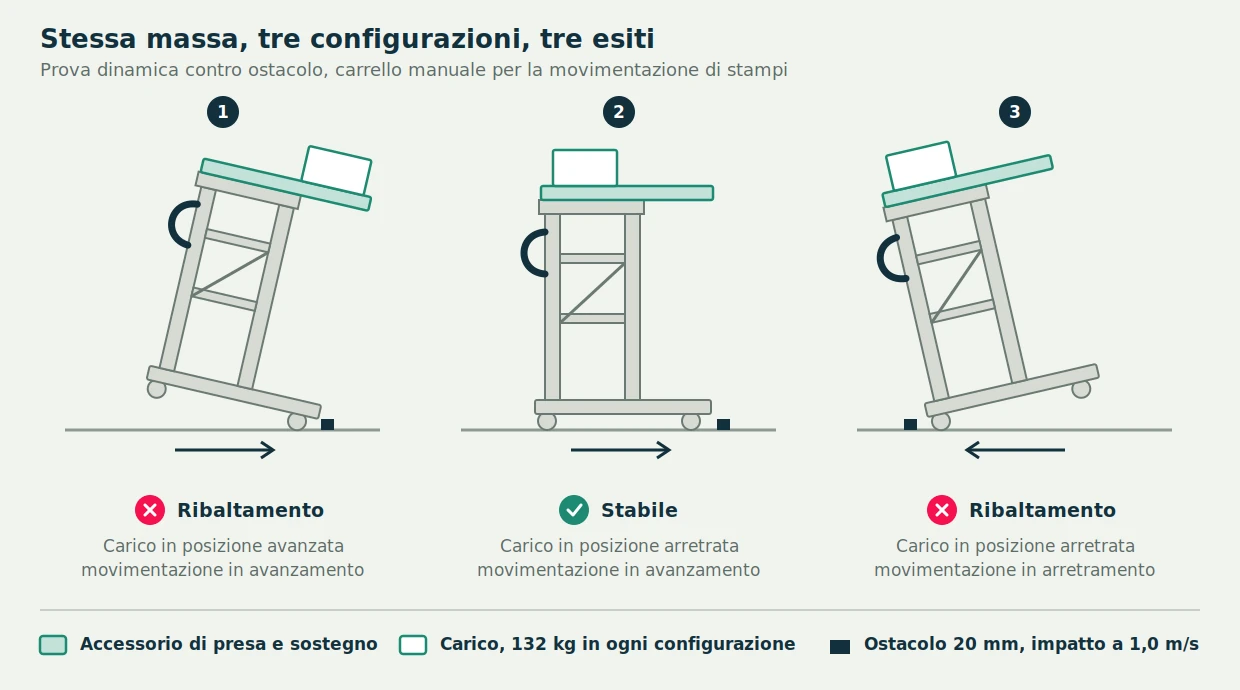

È stata perciò adottata come riferimento tecnico volontario e aggiuntivo, e dichiarata come tale nel rapporto: carrello movimentato a 1,0 m/s contro un ostacolo rigido di 20 mm fissato alla pavimentazione, rilasciato dall’operatore appena prima dell’urto, criterio di accettazione l’assenza di ribaltamento. Venti millimetri sono dell’ordine dei dislivelli che si incontrano nei percorsi di reparto, giunti di pavimentazione, soglie, guide a terra. Cinque prove dinamiche, due esiti negativi. A vuoto e con la testa di estrusione da 120 kg il carrello non si è ribaltato. Nella configurazione da 132 kg, dove il senso di marcia è indicato come avanzamento, cioè carrello spinto, e arretramento, cioè carrello tirato:

• pesi in posizione avanzata, movimentazione in avanzamento: ribaltamento;
• pesi in posizione arretrata, movimentazione in avanzamento: stabile;
• pesi in posizione arretrata, movimentazione in arretramento: ribaltamento.

Lettura dei tre esiti

Il dato non è “il carrello non è stabile”. Il dato è che la stabilità dipende da due variabili che l’operatore decide ogni volta e che nessuno gli ha mai chiesto di considerare: dove appoggia il carico sul piano, e se il carrello lo spinge o lo tira. Ne discendono tre conseguenze.

La portata dichiarata non descrive il comportamento.
Il carrello ha superato la prova dinamica con 120 kg di testa di estrusione e l’ha fallita con 132 kg di stampi. A governare l’esito non è la sola massa, sono la quota e la posizione del baricentro dell’insieme, e una targa che dichiari soltanto una portata massima omette la variabile determinante. La configurazione da 214 kg, la più pesante, non è stata sottoposta a prova dinamica: su quella il comportamento all’urto resta non verificato, ed è a sua volta un limite da dichiarare.

La consuetudine di reparto diventa una variabile di sicurezza.
Tirare il carrello anziché spingerlo è una scelta dettata dallo spazio disponibile, non da una valutazione tecnica. Su questo carrello, in una configurazione, determina l’esito.

L’esito è un requisito, non un verdetto.
Ognuna delle due condizioni negative si traduce in tre uscite distinte: una possibile modifica di progetto, un limite d’uso in targa, un’istruzione nel manuale. È materiale di progettazione e di documentazione, non un giudizio complessivo sul prodotto.

Le criticità che non riguardavano la stabilità

Il ribaltamento è la parte più visibile di queste prove, non l’unica. A valle delle verifiche il rapporto elenca sei famiglie di criticità che non hanno nulla a che fare con il comportamento all’urto:

• targa di identificazione permanente assente, quindi nessuna portata massima dichiarata, nessuna limitazione dichiarata sulle configurazioni di carico e sul senso consentito di movimentazione, nessuna corrispondenza univoca tra il carrello e la documentazione a corredo;
• maniglie non idonee alla presa e alla postura di lavoro. I riferimenti da rispettare sono precisi: diametro della zona di presa fra 25 e 35 mm, spazio libero per la mano almeno 120 mm, lunghezza utile almeno 300 mm per maniglia, centro della zona di presa fra 1.100 e 1.300 mm dalla superficie di appoggio;
• bordi taglienti e spigoli vivi su carrello e accessori, da smussare, arrotondare o proteggere in modo durevole;
• calcoli strutturali e verifiche delle saldature non documentati nel fascicolo tecnico;
• assenza di elementi di appoggio anticedimento in prossimità delle ruote, che limitino la caduta improvvisa in caso di rottura o sfilamento di una ruota, o di cedimento di un asse;
• manuale di istruzioni da integrare su portata nelle diverse configurazioni di accessorio, procedura di aggancio della testa di estrusione, requisiti del percorso, controlli prima di ogni utilizzo.

Nessuna di queste sei voci richiede una prova sperimentale per essere rilevata: bastano un metodo e un riferimento. È esattamente il punto, non erano state rilevate. Un’attrezzatura in uso e giudicata idonea aveva, oltre a due condizioni di ribaltamento, sei famiglie di non conformità rilevabili senza strumenti di misura.

Cosa deve restare e dove

Il valore di questo materiale dipende da una condizione: che fra tre anni, quando qualcuno chiederà perché la targa dichiara quella portata in quella posizione e non un’altra, la risposta sia ancora recuperabile. Le voci da conservare sono tre, e nessuna è il PDF del rapporto: le configurazioni provate, con quelle non provate dichiarate come escluse, compresa la 214 kg all’urto; i limiti d’uso che ne discendono, posizione del carico e senso di marcia compresi, ripresi identici in targa e nel manuale; le azioni aperte con lo stato di ciascuna, comprese le sei che non riguardano la stabilità.

Non sono tre documenti da archiviare, sono dati collegati allo stesso prodotto, ed è il collegamento a doverle tenere insieme nel tempo. In Sfera le tre voci diventano tre cose che si fanno.

Registrare che cosa è stato provato.
Il prodotto si scompone in un albero di nodi, e su ciascun nodo si aprono i record di analisi secondo ISO 12100, con i pericoli presi dalla base di conoscenza normativa. La scomposizione obbliga a dichiarare nodo per nodo che cosa è stato considerato, e quindi rende visibile il non considerato. Il rapporto di prova si collega al nodo e ai record di analisi che documenta, insieme alle foto agganciate al punto esatto dell’analisi che le motiva.

Portare i limiti d’uso fino al documento.
Ogni requisito essenziale si dichiara applicabile o non applicabile, con la motivazione, i requisiti tecnici normativi collegati e le evidenze. Il fascicolo tecnico si genera da questi dati, in italiano e in inglese, quindi il limite deciso in analisi e il limite scritto sul documento sono la stessa informazione, non due copie da tenere allineate a mano.

Tenere aperto quello che è aperto.
Le misure e le istruzioni decise in analisi, il limite sul senso di movimentazione, la targa, le maniglie, i bordi, diventano azioni con identificativo, categoria e stato di avanzamento, e quelle non ancora chiuse compongono il piano dei punti aperti, esportabile. Su ciascuna, e sulle evidenze collegate, si può applicare un contrassegno di riservatezza: la non conformità resta documentata, con la foto e la nota per chi la deve chiudere, e non entra nel fascicolo stampato che accompagna la macchina.

Alla chiusura la revisione si congela in archivio, con la descrizione del motivo che l’ha prodotta e il legame con la singola matricola. Se una modifica di progetto chiude una non conformità, il fascicolo della matricola già consegnata resta distinguibile dal nuovo.

Sfera non decide se un prodotto va provato: quella resta una valutazione tecnica di chi progetta e di chi verifica. Tiene però separato quello che è stato verificato da quello che è stato dato per buono, che è il punto da cui questo articolo è partito.

Checklist: decidere se un prodotto va provato e come

• Elenca i prodotti e gli insiemi per cui non esiste un rapporto di prova, comprese le attrezzature a servizio di una macchina o realizzate in reparto, e per ciascuno scrivi su quale base ne è stata valutata la sicurezza. Se la risposta è “non è mai emerso un problema”, non è una base.
• Descrivi il prodotto per le caratteristiche che governano il pericolo, geometria, appoggi, quota e mobilità del baricentro, presenza dell’operatore, modalità di azionamento, e da lì elenca le condizioni più gravose ragionevolmente prevedibili.
• Da quelle condizioni ricava la famiglia normativa più vicina per costruzione e funzione, e stabilisci quali prove sono pertinenti e quali no, scrivendo il perché per entrambe le categorie.
• Verifica se l’esclusione di una prova poggia su un’ipotesi che nel caso in esame si inverte, per esempio un carico che nella famiglia di origine abbassa il baricentro e nel prodotto considerato lo alza. Se si inverte, esegui la prova come riferimento volontario e dichiarala come tale.
• Fissa i criteri di accettazione prima di provare, registra i valori effettivamente utilizzati e traduci ogni non conformità in tre uscite distinte, una modifica di progetto, un limite d’uso in targa, un’istruzione nel manuale, tenendole aperte fino alla chiusura.
